Schachtel: Großteile beschichten auf begrenzter Fläche
Für Schachtel Oberflächentechnik entwickelte MEEH eine kompakte JUMBO-COAT-Anlage für große Bauteile. Das Projekt in Allstedt zeigt, wie eine Beschichtungslösung an schwierige Platzverhältnisse angepasst werden kann.
Die Aufgabe
Die vorhandene Automatikanlage deckte kleinere Serienteile ab. Größere Werkstücke wurden dagegen mit einem manuellen Sprühstand und externer Vorbehandlung bearbeitet; dieser Ablauf entwickelte sich zum Engpass. Für eine zusätzliche Anlage standen nur 25 × 12 Meter neben der bestehenden Fördertechnik zur Verfügung.
Die Lösung von MEEH

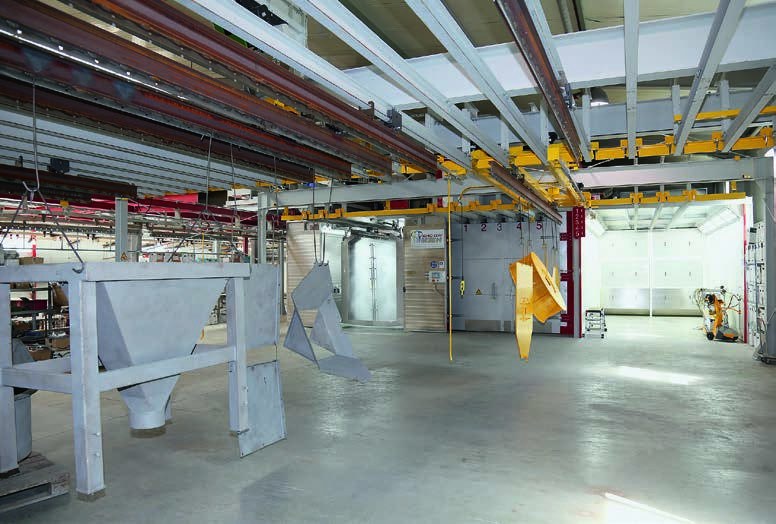

MEEH integrierte Vorbehandlung, kombinierten Trockner und Einbrennofen, manuelle Pulverkabine sowie Querfahrbühne und Pufferplätze in die verfügbare Fläche. Die Prozesschemie wurde auf einer zweiten Ebene angeordnet. Am hinteren Ende knickt die Waschkabine um 45 Grad ab, um den Zugang zur bestehenden Fluchttür freizuhalten.
Die Vorbehandlung berücksichtigt Stahl, Aluminium und verzinkte Bauteile. Eine Verdampferanlage dient der Aufbereitung der Prozessabwässer. Der Verladebahnhof und die Hub-Senk-Station verbinden das Aufhängen und Abnehmen der Teile mit den einzelnen Bearbeitungsschritten.
Technische Eckdaten des Projekts
| Werkstückabmessungen | Bis 7.400 × 2.500 × 2.500 mm |
|---|---|
| Werkstückgewicht | Bis 2 t |
| Verfügbare Anlagenfläche | 25 × 12 m |
| System | JUMBO-COAT |
| Inbetriebnahme | 30. Juni 2019 |
Ergebnis und Projektstand
Die neue Anlage ging am 30. Juni 2019 in Betrieb. Laut Projektbericht konnte bei gleichem Durchsatz von drei auf 1,5 Arbeitsschichten reduziert werden. Dieses Ergebnis beschreibt die damalige Fertigungssituation bei Schachtel; es ist keine allgemeine Einsparquote für andere Anlagen.
Quelle zur Fallstudie
JOT 12/2019, „Anlagenkonstruktion als Millimeterarbeit“, bereitgestellter dreiseitiger PDF-Bericht.
Die Angaben beschreiben das dokumentierte historische Projekt. Sie sind keine allgemeine Leistungszusage für andere Anlagen.
