ND Coatings: Pulverbeschichtungsanlage für den Schiffbau
ND Coatings auf dem Gelände der Meyer Werft in Papenburg beschichtet Rohre und Ausrüstungsteile für den Schiffbau. MEEH plante eine rund 70 Meter lange Fertigungsstraße, die Strahlen, Reinigen, Pulvern und Einbrennen verbindet.
Die Aufgabe
Die Nasslackierung beanspruchte wegen langer Trocknungszeiten die vorhandenen Kabinen. Gefordert waren mehr Durchlauf, eine gute Oberflächenqualität und geringere Lösemittelemissionen. Das vielfältige Teilespektrum verlangte dabei einen flexiblen Prozess.
Die Lösung von MEEH

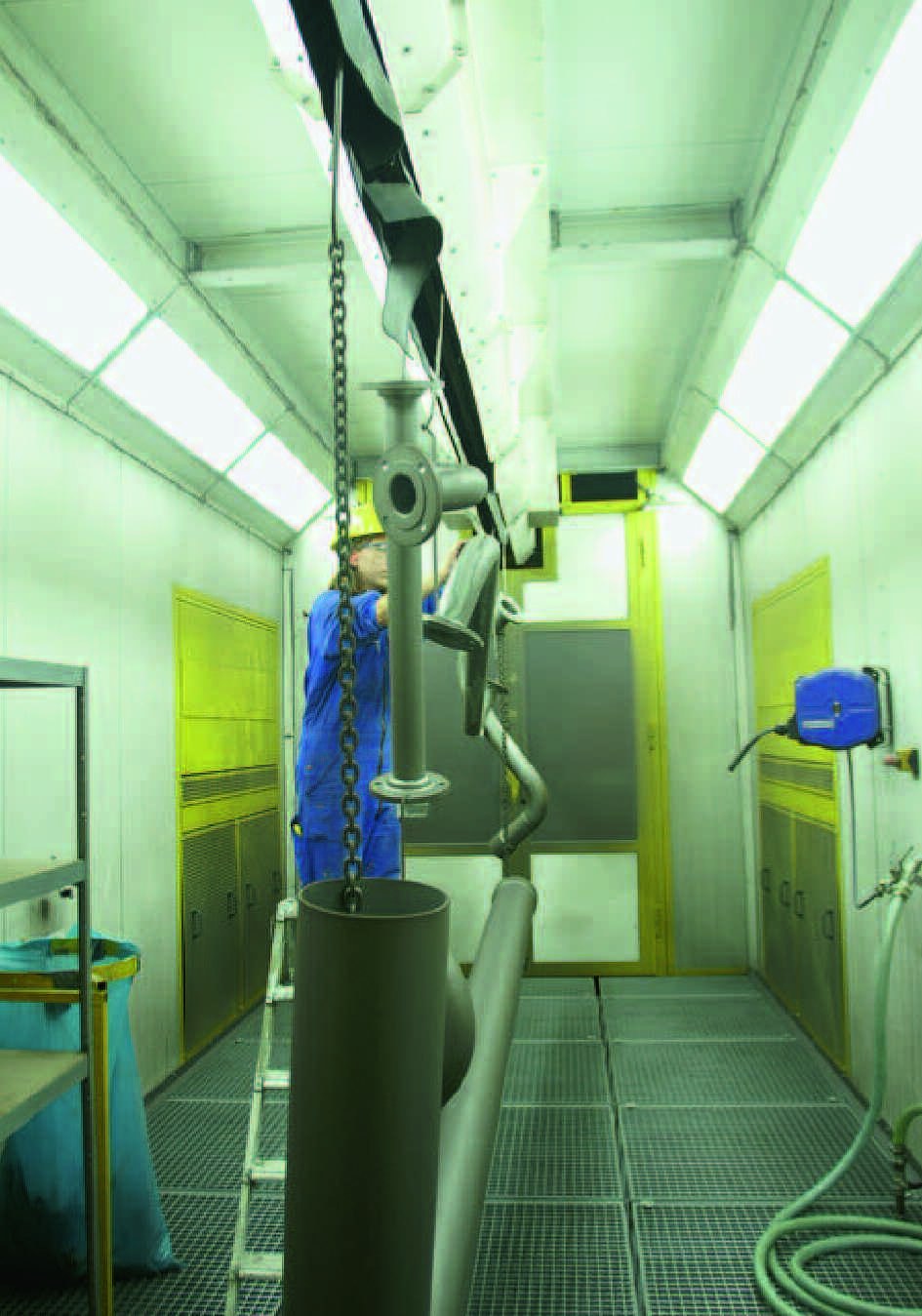

Die Werkstücke werden an einem Hängefördersystem mit 25 Traversen transportiert. Eine automatische Strahlkabine bereitet die Oberflächen vor; anschließend werden die Teile gereinigt und maskiert. Die Pulverapplikation erfolgt manuell, weil das Spektrum der Werkstücke zu unterschiedlich für eine standardisierte automatische Beschichtung war.
Pulverrückgewinnung und zwei nebeneinander angeordnete Einbrennöfen gehören zum Konzept. Pufferplätze verbinden die unterschiedlichen Bearbeitungsfolgen. Für schwerere Sonderteile können zwei Traversen kombiniert werden; diese Sonderkonfiguration ist von der regulären Werkstückauslegung zu unterscheiden.
Technische Eckdaten des Projekts
| Reguläre Werkstücke | Bis 5 × 1,5 × 2 m / 2 t |
|---|---|
| Sonderkonfiguration | Bis 4 t mit kombinierten Traversen |
| Fertigungsstraße | Rund 70 m |
| Applikation | Manuell |
| Vorbereitung | Automatisches Strahlen und Reinigung |
Ergebnis und Projektstand
Der Bericht von 2013 nennt einen um 70 Prozent erhöhten Durchlauf und eine Einsparung von 60.000 kg Lösemitteln pro Jahr. Diese Angaben stammen vom damaligen Betreiber und beziehen sich auf die beschriebene Umstellung. Der Projektbetreiber ist ND Coatings; die Meyer Werft ist der eingebundene Schiffbaustandort.
Quelle zur Fallstudie
JOT 2/2013, „Bis zu 2 t schwere Kleinteile prozesssicher pulvern“, bereitgestellter zweiseitiger Bericht über ND Coatings.
Die Angaben beschreiben das dokumentierte historische Projekt. Sie sind keine allgemeine Leistungszusage für andere Anlagen.
