Kramer: Pulverbeschichtung für große und schwere Teile

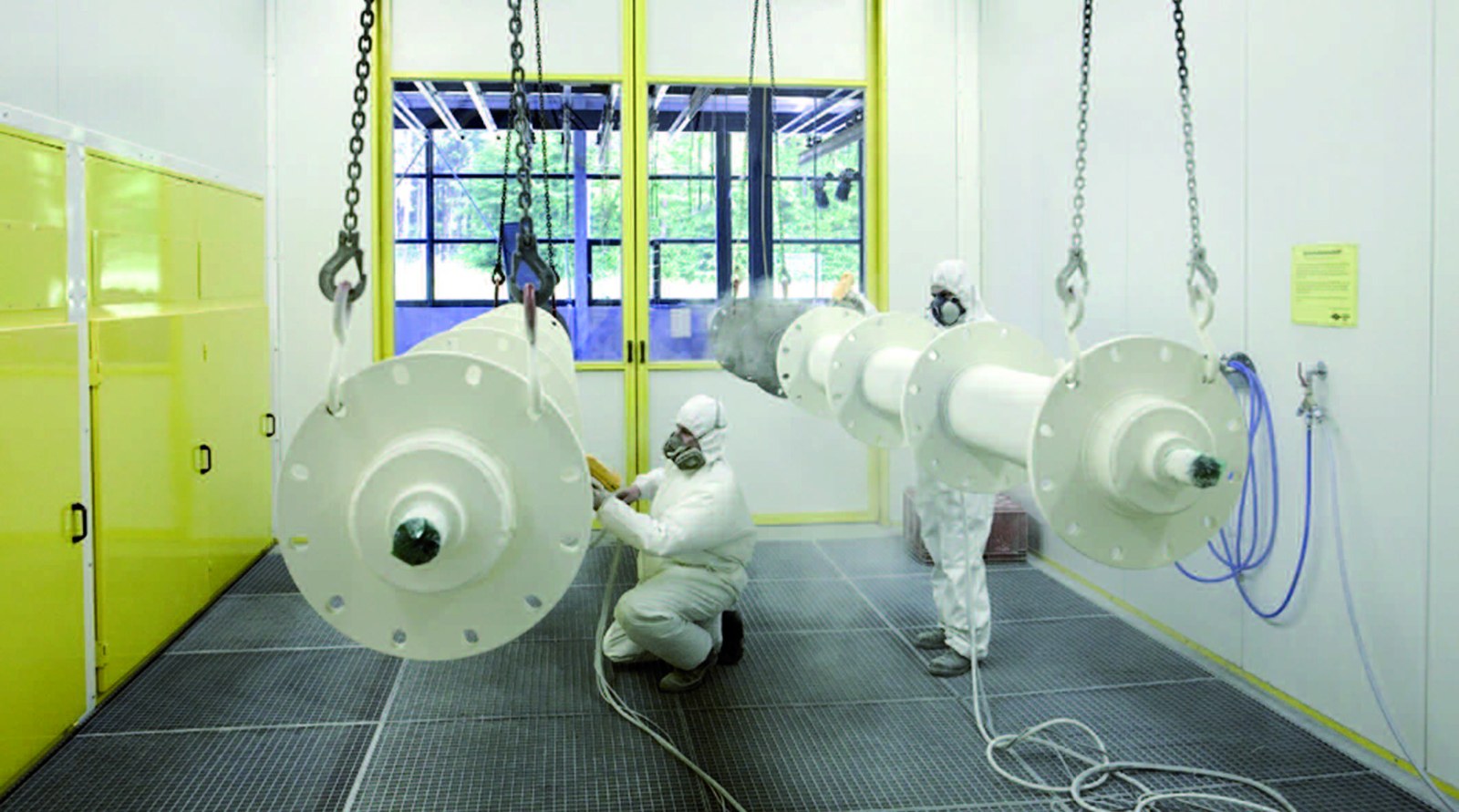

Das Oberflächenzentrum Hegau-Bodensee, im Bericht als Firma Kramer bezeichnet, erweiterte sein Angebot um eine JUMBO-COAT-Anlage von MEEH. Im Mittelpunkt standen große, schwere und komplexe Bauteile.
Die Aufgabe
Die neue Beschichtung sollte das vorhandene Strahl- und Lackierangebot ergänzen. Eine reine Durchlaufanlage für standardisierte Serienteile entsprach nicht dem Anforderungsprofil: Neben schweren Konstruktionen mussten auch kleinere Teile und unterschiedliche Lose bearbeitet werden können.
Die Lösung von MEEH
Vorbehandlung und Ofen wurden für den vorgesehenen Werkstückbereich ausgelegt. Eine halbautomatische Waschanlage verbindet gezielte manuelle Reinigung mit einem automatischen Waschrahmen. Getrennte Medienkreisläufe unterstützen die Behandlung verschiedener Werkstoffe.
Eine elektrische Querfahrbühne verbindet die Prozessstationen und die Warenpuffer. Eine Hub-Senk-Station erleichtert das Handling der schweren Teile. Eine zusätzliche Großraum-Spritzkabine ermöglicht Nasslackierung, wenn diese für ein Werkstück gefordert ist.
Technische Eckdaten des Projekts
| Werkstückabmessungen | Bis 9,5 × 2,7 × 3,8 m |
|---|---|
| Werkstückgewicht | Bis 6 t |
| System | JUMBO-COAT |
| Vorbehandlung | Halbautomatisch |
| Ergänzung | Nasslack-Spritzkabine |
Ergebnis und Projektstand
Der Projektbericht beschreibt die Erweiterung vom Strahl- und Lackierbetrieb zur eigenen Pulverapplikation im Jahr 2008. Das Ergebnis ist ein breiteres Bearbeitungsspektrum für große Konstruktionen und kleinere Serien. Eine konkrete allgemeine Einspar- oder Durchsatzquote wird nicht angegeben.
Quelle zur Fallstudie
BESSER LACKIEREN-Sonderdruck „Sandstrahler wird Pulverbeschichter“, bereitgestellter zweiseitiger Bericht zum Projekt 2008.
Die Angaben beschreiben das dokumentierte historische Projekt. Sie sind keine allgemeine Leistungszusage für andere Anlagen.
